아두이노간 비콘구현 1:n 통신

BLE통신의 브로드캐스트모드에서 하나의 ble (hm10)이 마스터슬레이브로서 여러데이터들은 무작위로 수신받는다.

​

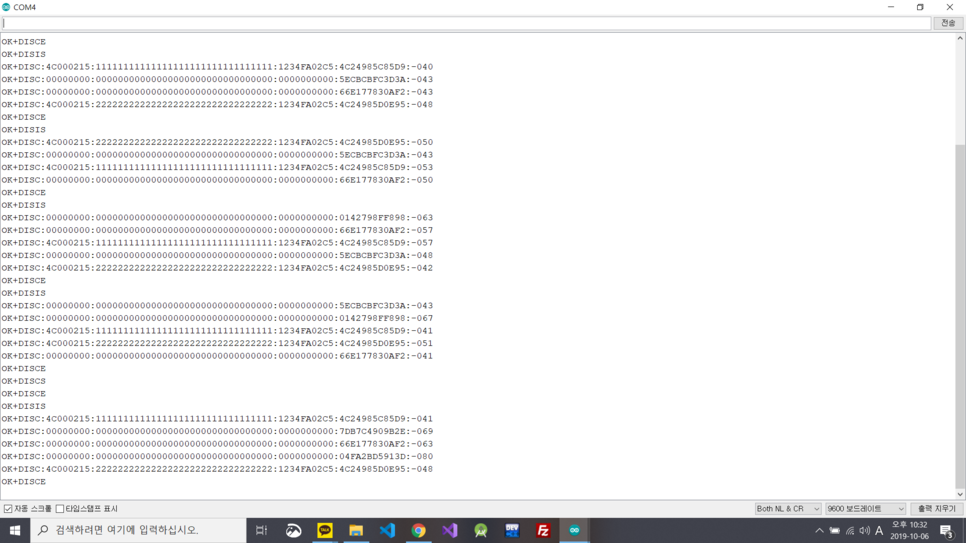

그형태는

at+disi? 명령어

소스는 이렇게 공개하겟다

​

거창할것도 없지만 하드코딩이다. 나중에 소스코드 수정이필요해보인다.

​

AT커맨드를 write를 이용해서 썻을경우 delay를 주는방법으로는 모듈에서 정확한 값을 수신하기 어려웠다.

​

따라서 나는 lock을 걸어서 문제를 해결할수 있었다.

​

두번째는 보시다시피 배열에담김값을 적재적소에 찾고 그값이 uuid 1111 인지 2222인지 판단해서 거리값을 반환한다

​

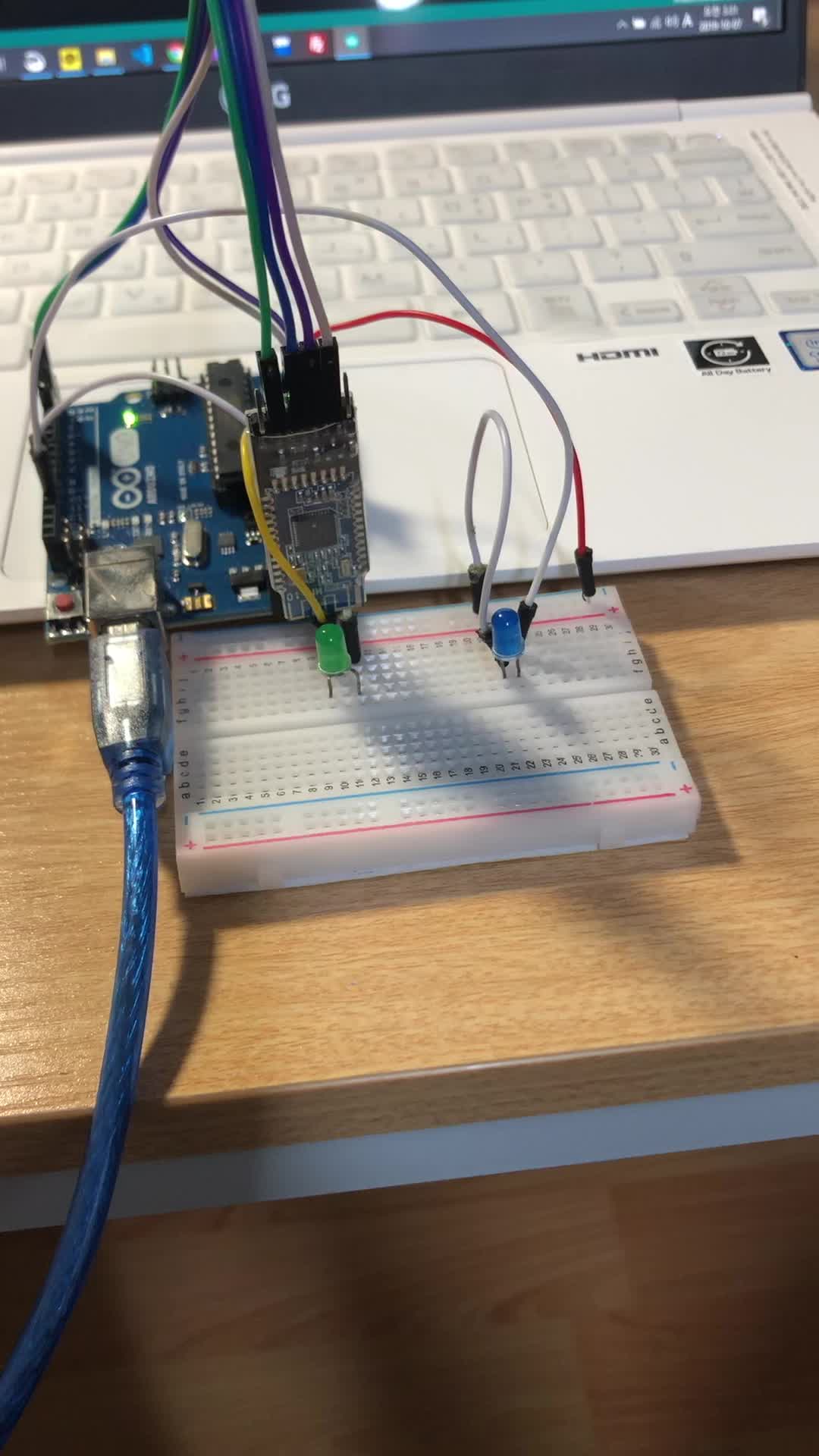

거리가 가까운 모듈의 불빛을 키는형태로 쉽게 구현 할수있었다.









이제남은과제는 어떻게하면 비콘의 반응속도를 올릴지가 문제이다. 그리고 신호등에 비콘을 설치하여 빨간불일때는 uuid값의 일부를 수정하여 현재 신호등상태값을 불러오면가능하다.

​

또한 RSSI 값은 ASCII 값으로 들오오기때문에 int형으로 변형이 필요하다

rssi1 = ((uuid[76]-48)*10) + (uuid[77]-48);

위와같은 수식을 이용하면 쉽게 int형으로 바꿀수있다. 76 77 번째 배열이 rssi값을 소유하고 있기때문 ^_^

uuid값은 총 80개의 배열형태를 보유하고있다.



원래 네이버 블로그 링크를 걸어두겠다. (블로그 이전전)

https://blog.naver.com/wjdals0471/221670257082
